Descripción

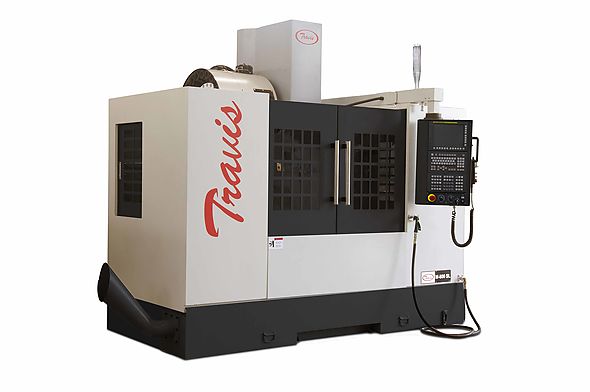

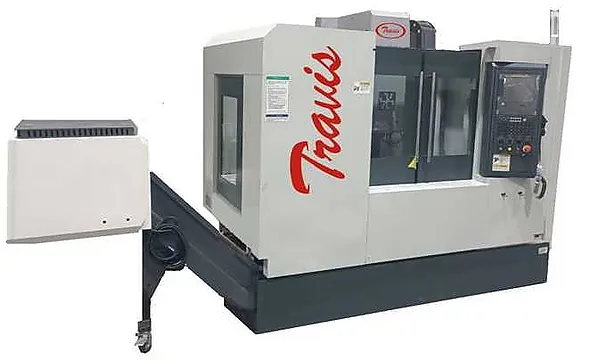

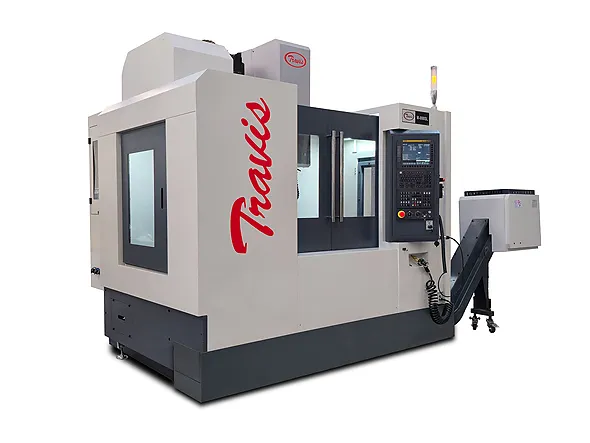

Ref. Centro de mecanizado M-800SL
EQUIPAMIENTO ESTÁNDAR
• Guías lineales
• Tirador neumático de herramientas
• Roscado rígido
• Intercambiador de calor para gabinete eléctrico
• Engrase automático y centralizado
• Sistema completo de refrigeración
• Extractor de virutas combinado (tornillo + cadena)
• Precableada para instalación 4o eje
• Carenado integral
• Husillo perforado para refrigeración a través
de la herramienta
• Volante electrónico portátil
• Baliza de señalización
• Equipo de iluminación
• USB
• Ethernet
• Elementos de nivelación
• Juego htas. de servicio
EQUIPAMIENTO OPCIONAL
• Bomba de alta presión 20 bar para refrigeración interna
• Palpador Metrol T24E-13 (Altura de la herramienta)
• 4o eje - Mesa rotativa
• 4o y 5o eje - Mesa rotativa
Características técnicas
| Control numérico | ||
| Marca y modelo | Fagor 8060 / Fanuc 0i-MF Plus | |
|---|---|---|
| Mesa de trabajo | ||
| Superficie | 1000 x 550 mm. | |
| No. de ranuras y medidas | 5-18 x 100 mm. | |
| Carga máxima admisibles sobre mesa | 550 Kgs. | |
| Carreras y distancias | ||
| Carrera longitudinal eje X | 800 mm. | |
| Carrera transversal eje Y | 550 mm. | |
| Carrera vertical eje Z | 550 mm. | |
| Distancia de nariz de husillo a mesa | 130 - 680 mm. | |
| Distancia de husillo a columna | 590 mm. | |
| Cabezal | ||
| Cono del agujero del husillo | BT-40 | |
| Sistema de fijación de herramienta: | Neumático | |
| Gama de velocidades | 10.000 Fagor o Fanuc / 12.000 Fanuc rpm. | |
| Cambiador de herramientas | ||
| Número de posiciones | 24 | |
| Tipo | Random | |
| Peso máximo de herramienta: | 8 Kgs. | |
| Máximo diámetro de la herramienta | 80 mm. | |
| Longitud máxima de la herramienta | 300 mm. | |
| Avances | ||
| Avance rápido X,Y,Z | 36/36/36 m/min | |
| Avance de trabajo X,Y,Z | 10 m/min | |
| Potencia | ||
| Motor cabezal (Inter./cont.) | 10 HP | |
| Motor de bomba refrigerante | 0,5 HP | |
| Peso y dimensiones | ||
| Peso | 5500 Kgs. | |
| Area ocupada | 2540 x 2130 x 2360 mm. | |
| Marca: | Travis | |
