EQUIPAMIENTO ESTÁNDAR
• Guías cuadradas
• Tirador neumático de herramientas
• Roscado rígido
• Intercambiador de calor para gabinete eléctrico
• Engrase automático y centralizado
• Sistema completo de refrigeración
• Extractor de virutas sin fin
• Husillo perforado para refrigeración a través de la herramienta
• Carenado integral
• Precableada para instalación 4o eje
• Volante electrónico portátil
• Baliza de señalización
• Equipo de iluminación
• USB
• Ethernet
• Elementos de nivelación
• Juego htas. de servicio
EQUIPAMIENTO OPCIONAL
• Bomba de alta presion 20 bar para refrigeración interna
• Palpador Metrol T24E-13 (Altura de la herramienta)
• 10000 rpm con enfriador de aceite
• Extractor de virutas tipo cadena
• 4o eje - Mesa rotativa
• 4o y 5o eje - Mesa rotativa
Características técnicas
Control numérico | ||
Marca y modelo | Fagor 8060 Elite de 15¨ / Fanuc Oi-MF Plus 15¨ | |
---|---|---|

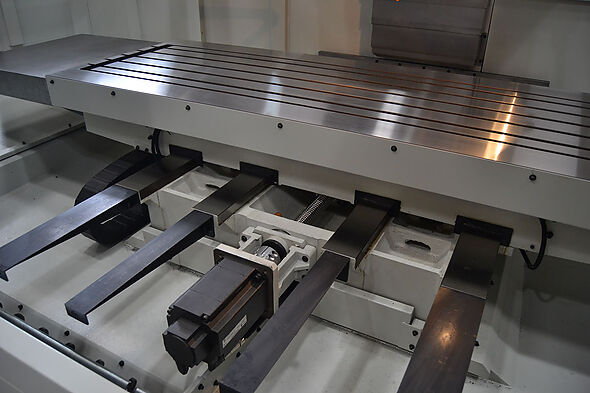

Mesa de trabajo | ||
Superficie | 2180 x 810 mm. | |
No. de ranuras y medidas | 5 - 18 x 100 mm. | |
Carga máxima admisibles sobre mesa | 1800 Kgs. | |
Carreras y distancias | ||
Carrera longitudinal eje X | 2000 mm. | |
Carrera transversal eje Y | 850 mm. | |
Carrera vertical eje Z | 710 mm. | |
Distancia de nariz de husillo a mesa | 100 - 810 mm. | |
Distancia de husillo a columna | 900 mm. | |
Cabezal | ||
Cono del agujero del husillo | BT-40 | |
Sistema de fijación de herramienta: | Neumático | |
Gama de velocidades | 8.000 rpm. | |
Cambiador de herramientas | ||
Número de posiciones | 24 | |
Tipo | Random | |
Peso máximo de herramienta: | 8 Kgs. | |
Máximo diámetro de la herramienta | 75 mm. | |
Longitud máxima de la herramienta | 300 mm. | |
Avances | ||
Avance rápido X,Y,Z | 18/18/10 m/min | |
Avance de trabajo X,Y,Z | 10 m/min | |
Potencia | ||
Motor cabezal (Inter./cont.) | 30 / 20 HP | |
Motor de bomba refrigerante | 0,75 HP | |
Peso y dimensiones | ||
Peso | 8350 Kgs. | |
Area ocupada | 5600 x 2800 x 2800 mm. | |
Marca: | Travis |
