Descripción

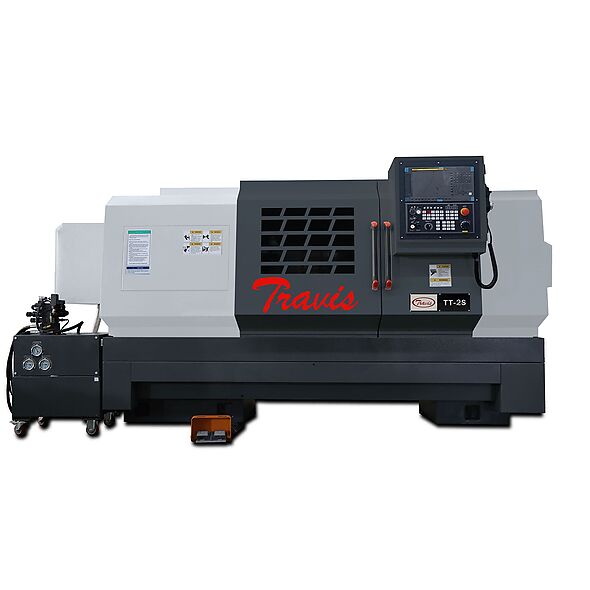

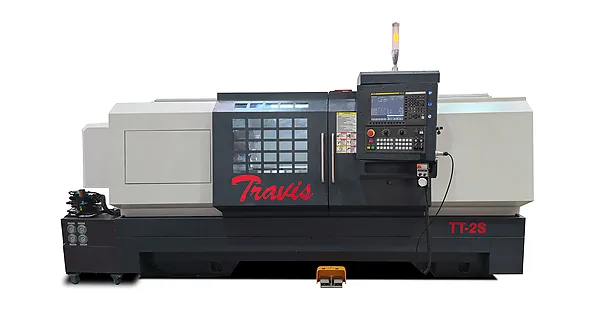

Ref. Torno CNC TT-2S
EQUIPAMIENTO ESTÁNDAR

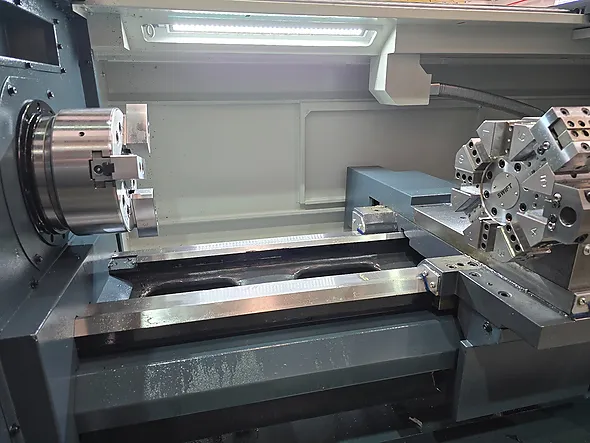

• Husillo Directo

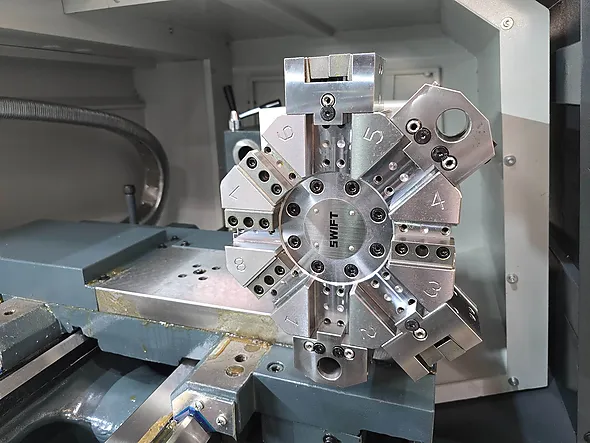

• Torre hidráulica bidireccional de 8 posiciones

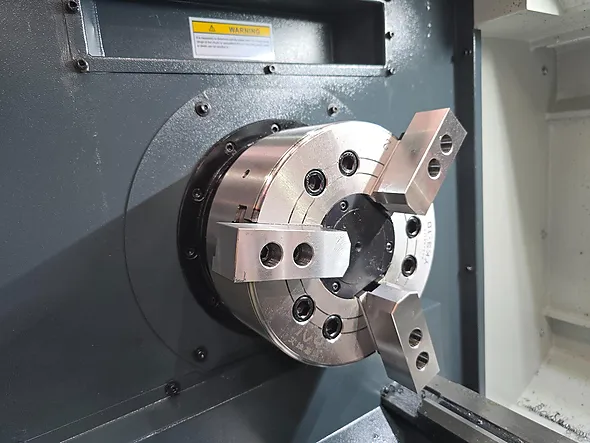

• Plato hidráulico de 3 mordazas de 10¨

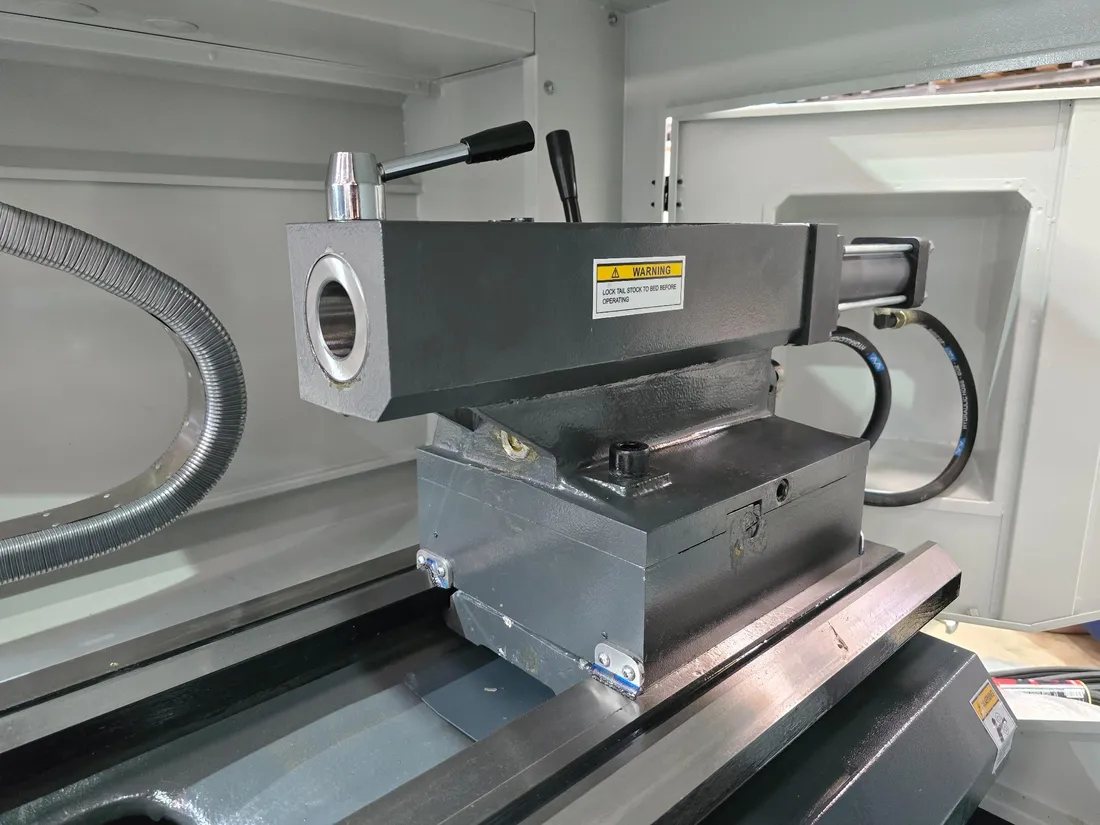

• Contrapunta hidráulica
• Luneta fija
• Luneta móvil
Características técnicas
| Control numérico | ||

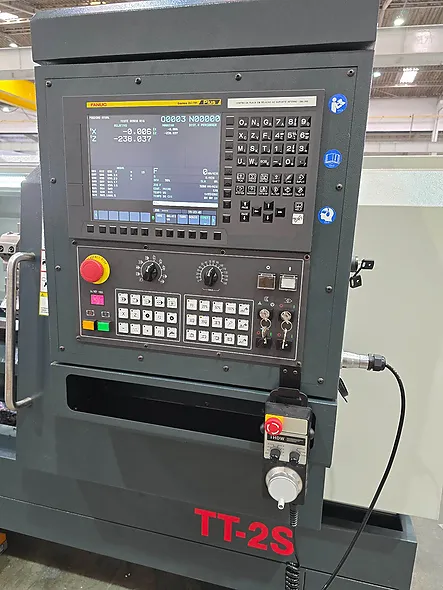

| Marca y modelo | FANUC Oi-TF | |
|---|---|---|
| Carreras y distancias | ||
| Carrera longitudinal eje Z | 1420 mm. | |
| Carrera transversal eje X | 290 mm. | |
| Cabezal | ||
| Diám.interno de husillo (pasaje de barra) | 65 mm. | |
| Diámetro de pasaje (sin unidad hidráulica) | 82 mm. | |
| Gama de velocidades | 35-2000 rpm. | |
| Nariz del husillo | A2-8 | |
| Capacidades | ||
| Distancia entre centros: | 1500 mm. | |
| Volteo sobre bancada: | 500 mm. | |
| Volteo sobre carro transversal: | 290 mm. | |
| Altura del centro | 250 mm. | |
| Ancho de la bancada | 390 mm. | |
| Diámetro de plato: | 254 mm. | |
| Número de herramientas | 8 | |
| Sección máxima del portaherramientas | 20x20 mm. | |
| Contrapunta | ||
| Curso de manga: | 150 mm. | |
| Cono de manga: | MT5 | |
| Diámetro manga | 75 mm. | |
| Carreras y avances | ||
| Avance rápido eje Z: | 1200 mm/min | |
| Avance rápido eje X: | 6000 mm/min | |
| Potencia | ||
| Motor principal | 15 HP | |
| Peso y dimensiones | ||
| Peso | 3100 Kgs. | |
| Area ocupada | 3200x1500x1700 mm. | |
| Marca: | Travis | |
