Descripción

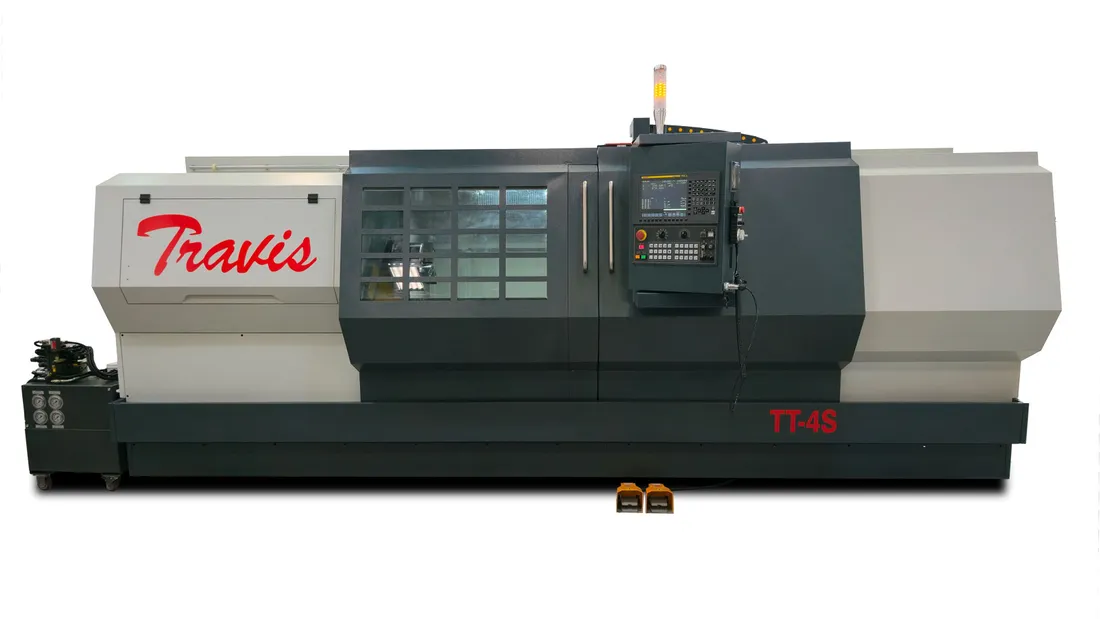

Ref. TT-4S
EQUIPAMIENTO ESTÁNDAR
• Husillo con caja

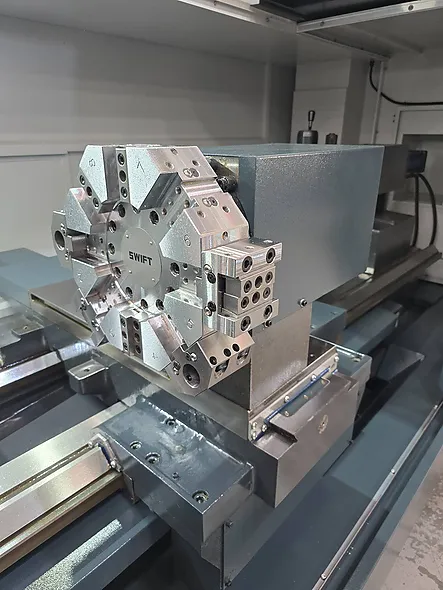

• Torre servo asistida bidireccional de 8 posiciones con bloqueo hidráulico
• Plato hidráulico de 3 mordazas de 15¨

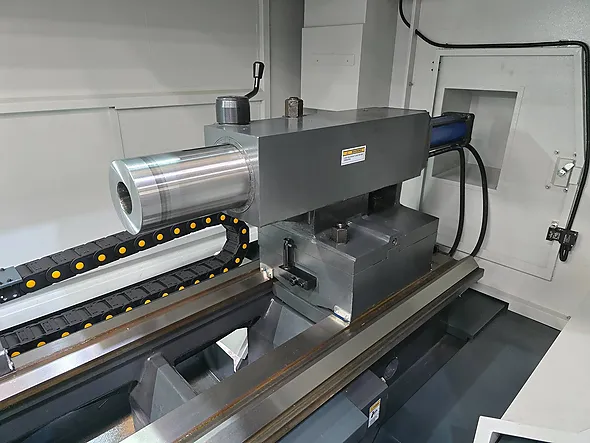

• Contrapunta hidráulica
• Luneta fija
Características técnicas

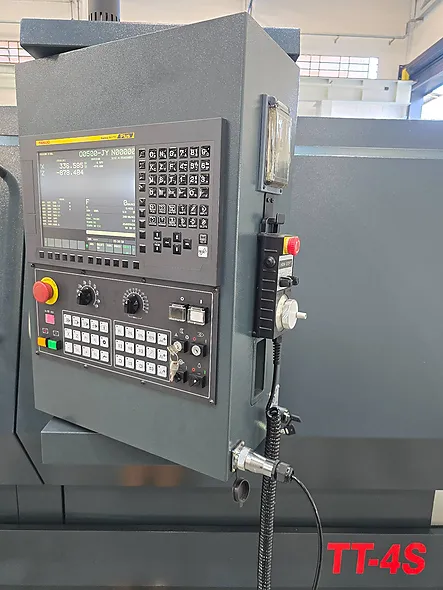

| Control numérico | ||
| Marca y modelo | Fagor 8060 / Fanuc Oi-TF | |
|---|---|---|
| Cabezal | ||
| Número de velocidades | 3 | |
| Velocidad baja | 21,5-108 rpm. | |
| Velocidad media | 60-300 rpm. | |
| Velocidad alta | 240-1200 rpm. | |
| Diámetro agujero husillo | 130 mm. | |
| Diámetro de pasaje husillo | 85 mm. | |
| Nariz del husillo | A2-11 | |
| Capacidades | ||
| Distancia entre centros: | 2000 mm. | |
| Volteo sobre bancada: | 800 mm. | |
| Volteo sobre carro transversal: | 500 mm. | |
| Altura del centro | 400 mm. | |
| Ancho de la bancada | 500 mm. | |
| Diámetro de plato: | 305 mm. | |
| Número de herramientas | 8 | |
| Sección máxima del portaherramientas | 25 x 25 mm. | |
| Contrapunta | ||
| Curso de manga: | 250 mm. | |
| Cono de manga: | Nº6 | |
| Diámetro del husillo | 150 mm. | |
| Carreras y avances | ||
| Avance rápido eje Z: | 8000 mm/min | |
| Avance rápido eje X: | 4000 mm/min | |
| Carrera eje Z: | 1720 mm. | |
| Carrera eje X: | 420 mm. | |
| Potencia | ||
| Motor principal | 20 HP | |
| Peso y dimensiones | ||
| Peso | 5200 Kgs. | |
| Area ocupada | 5100 x 2300 x 2400 mm. | |
| Marca: | Travis | |
