EQUIPAMIENTO ESTÁNDAR
• Guías cuadradas
• Tirador neumático de herramientas
• Roscado rígido
• Intercambiador de calor para gabinete eléctrico
• Engrase automático y centralizado
• Sistema completo de refrigeración
• Extractor de virutas sin fin
• Husillo perforado para refrigeración a través de la herramienta
• Carenado integral
• Precableada para instalación 4o eje
• Volante electrónico portátil
• Baliza de señalización
• Equipo de iluminación
• USB
• Ethernet
• Elementos de nivelación
• Juego htas. de servicio
EQUIPAMIENTO OPCIONAL
• Bomba de alta presion 20 bar para refrigeración interna
• Palpador Metrol T24E-13 (Altura de la herramienta)
• 10000 rpm con enfriador de aceite
• 4o eje - Mesa rotativa
• 4o y 5o eje - Mesa rotativa
Características técnicas
| Control numérico | ||

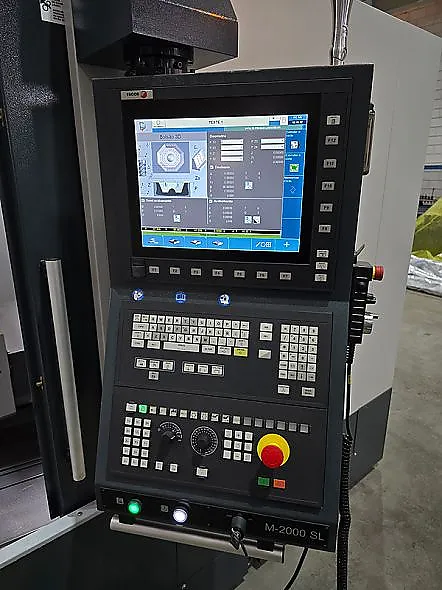

| Marca y modelo | Fagor 8060 elite 15" / Fanuc 0i-MF Plus 15" | |
|---|---|---|

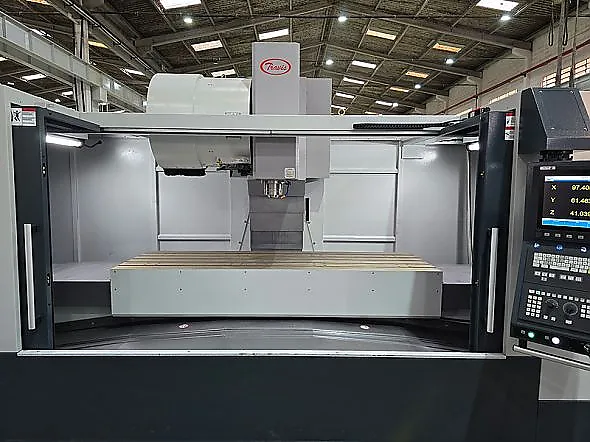

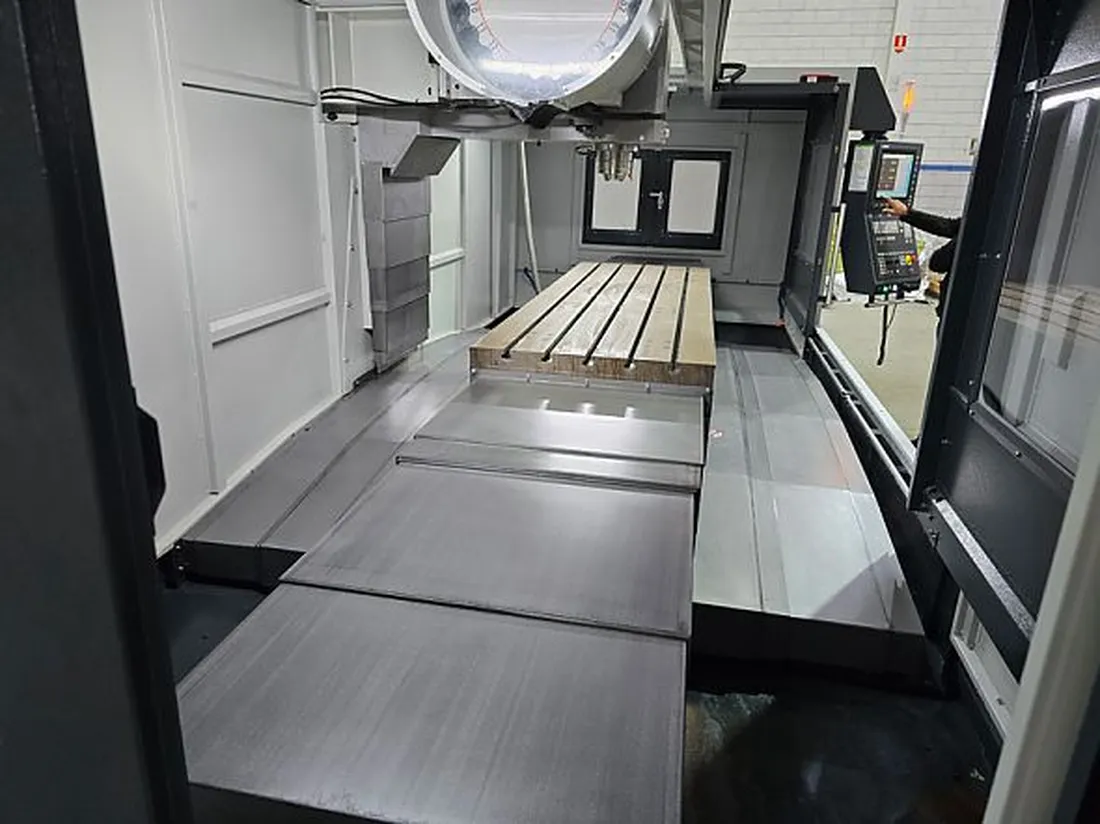

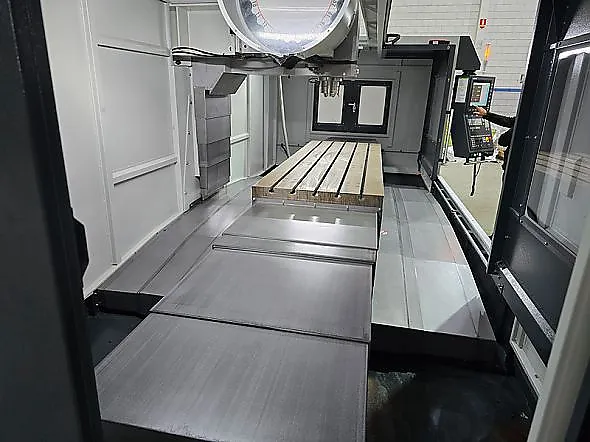

| Mesa de trabajo | ||
| Superficie | 2345 x 762 mm. | |
| No. de ranuras y medidas | 5 - 18 x 130 mm. | |
| Carga máxima admisibles sobre mesa | 1800 Kgs. | |
| Carreras y distancias | ||
| Carrera longitudinal eje X | 2000 mm. | |
| Carrera transversal eje Y | 920 mm. | |
| Carrera vertical eje Z | 670 mm. | |
| Distancia de nariz de husillo a mesa | 100 - 770 mm. | |
| Distancia de husillo a columna | 969 mm. | |
| Cabezal | ||
| Cono del agujero del husillo | BT-40 | |
| Sistema de fijación de herramienta: | Neumático | |
| Gama de velocidades | 10.000 rpm. | |
| Cambiador de herramientas | ||
| Número de posiciones | 24 | |
| Tipo | Random | |
| Peso máximo de herramienta: | 8 Kgs. | |
| Máximo diámetro de la herramienta | 125 mm. | |
| Longitud máxima de la herramienta | 300 mm. | |
| Avances | ||
| Avance rápido X,Y,Z | 10 m/min | |
| Avance de trabajo X,Y,Z | 7.5 m/min | |
| Potencia | ||
| Motor cabezal (Inter./cont.) | 30 / 20 HP | |
| Motor de bomba refrigerante | 0,49 (2) HP | |
| Peso y dimensiones | ||
| Peso | 12.000 Kgs. | |
| Area ocupada | 5864 x 3060x 2985 mm. | |
| Marca: | Travis | |
