Descripción

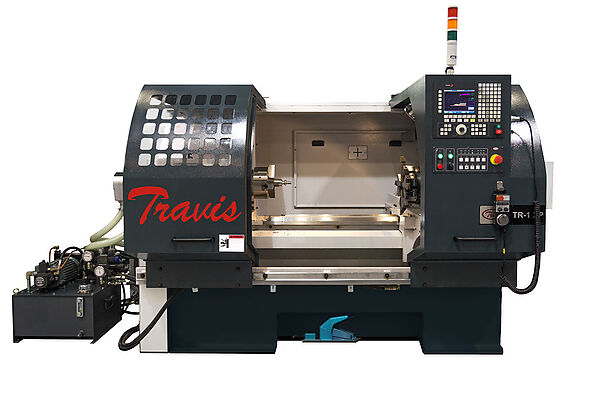

Ref. Torno CNC TR-1 XP
EQUIPAMIENTO ESTÁNDAR
• Guías templadas y rectificadas recubiertas con Turcite-B
• 2 Gamas de velocidades con cambio manual y con sensor que detecta gama seleccionada
• Torre automática eléctrica de 8 posiciones
• Plato manual de 3 mordazas
• Contrapunta manual
• Engrase centralizado y automático
• Sistema completo de refrigeración
• Carenado integral
• Volante electrónico portátil
• Baliza de señalización
• Equipo de iluminación
• USB
• Elementos de nivelación
• Juego herramientas de servicio
EQUIPAMIENTO OPCIONAL

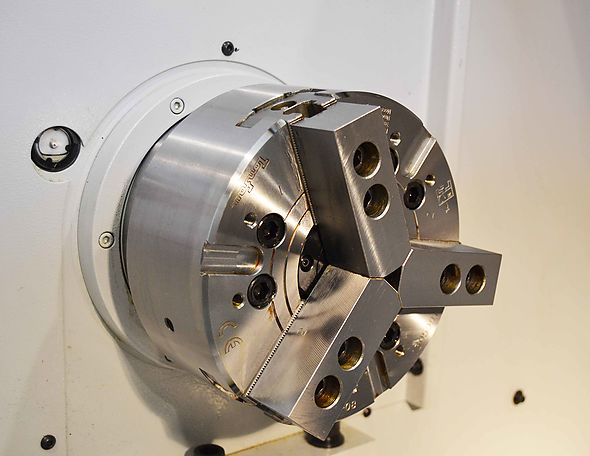

• Plato hidráulico con central hidráulica
• Contrapunta hidráulica
Características técnicas
| Control numérico | ||
| Marca y modelo | Fagor 8037 | |
|---|---|---|
| Carreras y distancias | ||
| Carrera longitudinal eje Z | 810 mm. | |
| Carrera transversal eje X | 280 mm. | |
| Cabezal | ||
| Diámetro agujero husillo (con unidad hidráulica) | 45 mm. | |
| Diámetro agujero husillo (sin unidad hidráulica) | 56 mm. | |
| Gama de velocidades | 152 ~ 680 ~ 3100 rpm. | |
| Nariz del husillo | A1-6 | |
| Avances | ||
| Avance rápido eje Z | 10000 mm/min | |
| Avance rápido eje X | 10000 mm/min | |
| Avance de trabajo eje Z | 5000 mm/min | |
| Avance de trabajo eje X | 5000 mm/min | |
| Capacidades | ||
| Distancia entre centros: | 1000 mm. | |
| Volteo sobre bancada: | 460 mm. | |
| Volteo sobre carro transversal: | 230 mm. | |
| Altura del centro | 230 mm. | |
| Ancho de la bancada | 305 mm. | |
| Diámetro de plato: | 210 mm. | |
| Número de herramientas | 8 | |
| Contrapunta | ||
| Curso de manga: | 170 mm. | |
| Cono de manga: | MT4 | |
| Diámetro manga | 75 mm. | |
| Potencia | ||
| Motor principal | 10 HP | |
| Motor de bomba refrigerante | 0,166 HP | |
| Peso y dimensiones | ||
| Peso | 2200 Kgs. | |
| Area ocupada | 2720 x 1760 x 1910 mm. | |
| Marca: | Travis | |
