Descripción

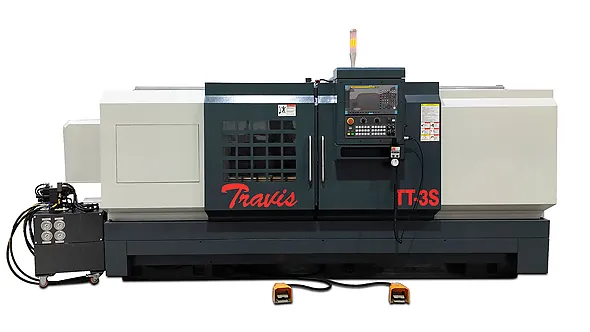

Ref. Torno CNC TT-3S
EQUIPAMIENTO ESTÁNDAR
• Husillo Directo

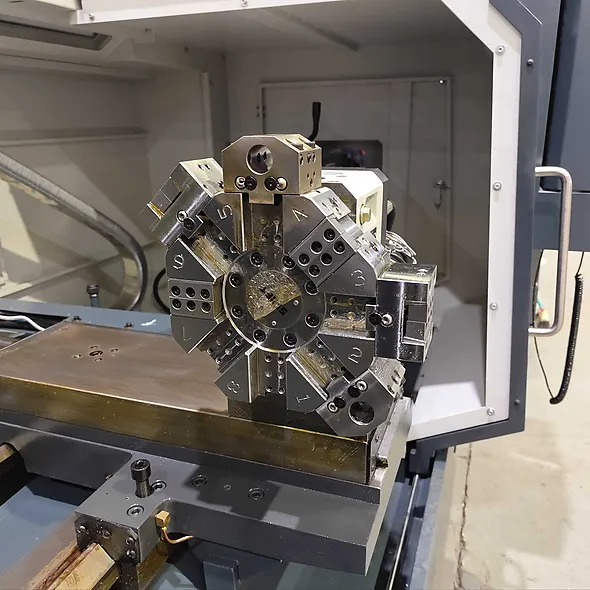

• Torre servo asistida bidireccional de 8 posiciones con bloqueo hidráulico

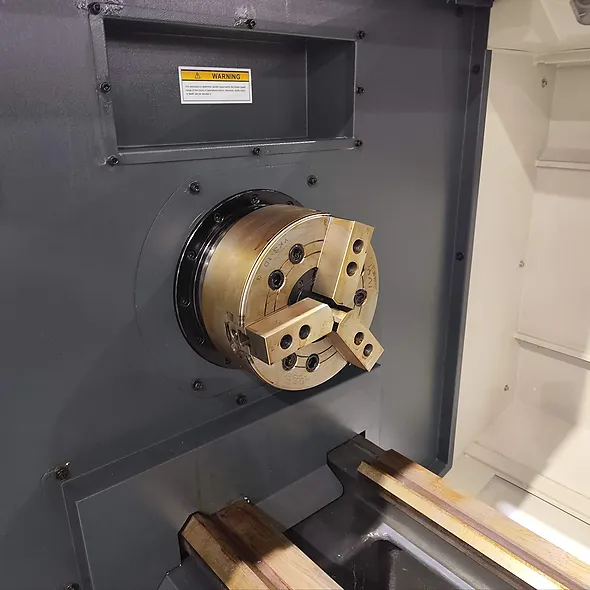

• Plato hidráulico de 3 mordazas de 12¨
• Contrapunta hidráulica
• Luneta fija
• Luneta móvil
Características técnicas
| Control numérico | ||
| Marca y modelo | FANUC Oi-TF | |
|---|---|---|
| Carreras y distancias | ||
| Carrera longitudinal eje Z | 1660 mm. | |
| Carrera transversal eje X | 360 mm. | |
| Cabezal | ||
| Diám.interno de husillo (pasaje de barra) | 65 mm. | |
| Diámetro de pasaje (sin unidad hidráulica) | 82 mm. | |
| Gama de velocidades | 35-2000 rpm. | |
| Nariz del husillo | A2-8 | |
| Capacidades | ||
| Distancia entre centros: | 2000 mm. | |
| Volteo sobre bancada: | 660 mm. | |
| Volteo sobre carro transversal: | 380 mm. | |
| Altura del centro | 330 mm. | |
| Diámetro de plato: | 305 mm. | |
| Número de herramientas | 8 | |
| Sección máxima del portaherramientas | 25x25 mm. | |
| Contrapunta | ||
| Curso de manga: | 150 mm. | |
| Cono de manga: | MT5 | |
| Diámetro manga | 75 mm. | |
| Carreras y avances | ||
| Avance rápido eje Z: | 12000 mm/min | |
| Avance rápido eje X: | 6000 mm/min | |
| Potencia | ||
| Motor principal | 15 HP | |
| Peso y dimensiones | ||
| Peso | 3400 Kgs. | |
| Area ocupada | 3730x1720x1860 mm. | |
| Marca: | Travis | |
