Descripción

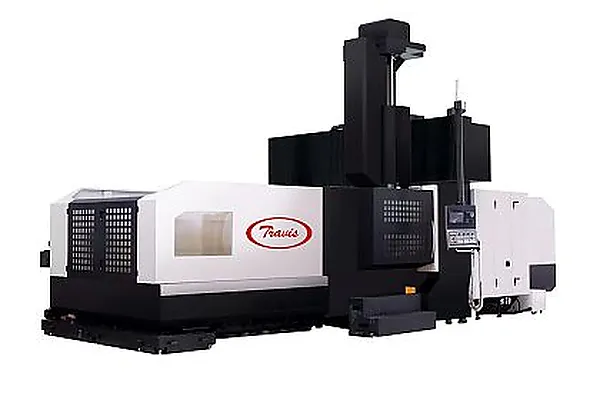

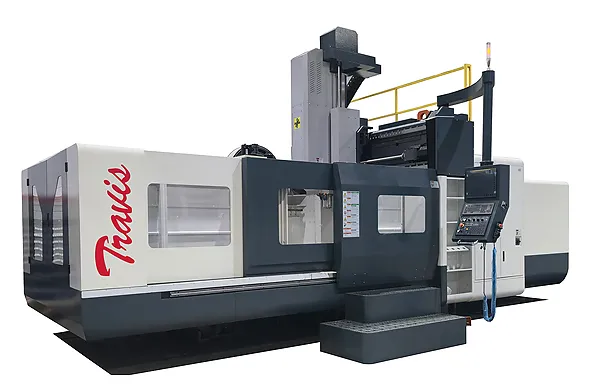

Ref. Portal DC-3018
Equipamiento Estándar:
• Sistema de limpieza de la pieza mediante aire comprimido
• Sistema de refrigeración por fluido de corte
• Sistema de lubricación central automática
• Sistema de control de temperatura del husillo (eje principal)
• Generador de pulsos manual (MPG)
• Dos transportadores de virutas tipo espiral y un transportador tipo placa de cadena
• Intercambiador de calor del armario eléctrico
• Protectores de guías lineales
• Carenado integral de seguridad
• Torre de señalización tricolor
• Dos lámparas de Trabajo
• Guías lineales en los 3 ejes
Características técnicas
| Control numérico | ||
| Marca y modelo | FANUC MF-PLUS 15” | |
|---|---|---|
| Mesa de trabajo | ||
| Superficie | 3200 × 1500 mm. | |
| Ranuras | 10 – 22 × 150 mm. | |
| Carga máxima admisibles sobre mesa | 8000 Kgs. | |
| Carreras y distancias | ||
| Carrera longitudinal eje X | 3000 mm. | |
| Carrera transversal eje Y | 1800 mm. | |
| Carrera vertical eje Z | 800 mm. | |
| Distancia de nariz de husillo a mesa | 180 – 980 mm. | |
| Cabezal | ||
| Cono del agujero del husillo | BT-50 | |
| Sistema de fijación de herramienta: | Neumático | |
| Gama de velocidades | 6.000 rpm. | |
| Cambiador de herramientas | ||
| Número de posiciones | 24 | |
| Tipo | Random | |
| Avances | ||
| Avance rápido X,Y,Z | 8 / 10 / 10 m/min | |
| Precisión | ||
| De posicionamiento | 0,002 / 300 mm. | |
| Repetitibilidad | 0,003 / 300 mm. | |
| Potencia | ||
| Motor cabezal (Inter./cont.) | 20 / 25 HP | |
| Motor de bomba refrigerante | 0,5 HP | |
| Peso y dimensiones | ||
| Peso | 21000 Kgs. | |
| Area ocupada | 7850 × 3050 × 3200 mm. | |
| Marca: | Travis | |
